Product datasheet - LTL3-3/9
Fuse switch for mounting plates, horizontal
500/690V AC, 220/400V DC, max.630A, 3P, 3
Item number:LTL3-3/9
(EAN: 5997374123785)
500/690V AC, 220/400V DC, max.630A, 3P, 3
Fuse switch for mounting plates, horizontal
Item number:LTL3-3/9 (EAN: 5997374123785)Műszaki adatok: 500/690V AC, 220/400V DC, max.630A, 3P, 3
More than 1 pc(s) in stock
Nettó
242.27991 EUR
242.27991 EUR
Bruttó
307.69549 EUR
Vegye meg olcsóbban ezt a terméket
Mennyiség |
Kedvezményes nettó ár |
Megtakarítás |
1000+
|
201.88941 EUR |
40.39050 EUR - 16,67 % |
5000+
|
175.56698 EUR |
66.71293 EUR - 27,54 % |
10000+
|
159.60635 EUR |
82.67356 EUR - 34,12 % |
|
 |
|
 |
 |
L (mm) | W (mm) | H (mm) |  |
 |
|
LTL3-3/9
|
630 A
|
3 | max. 300, M10 | 430 | 254 | 147 | 1000 V AC |
500/690 V AC,
220/400 V DC
|
Az LTL3-3/9 típusú hárompólusú kapcsolható biztosító aljzatot szerelőlapos kivitelezésű kapcsolószekrények készítéséhez ajánljuk. A kapcsolható aljzat kialakítása megfelel a szakaszoló-kapcsolókra vonatkozó szabvány követelményeinek. Az aljzat kapcsaihoz alapesetben M10 csavarral rögzíthető kötőelemmel lehet a kábeleket csatlakoztatni, de opcióként más kábelbekötési lehetőség is választható. A készülék közvetlen érintés ellen védett zárt háza halogénmentes, önkioltó tulajdonságú műanyagból készült, az előlapon mérőnyílások találhatók az üzemi paraméterek ellenőrzéséhez.
| Tracon kód | A | B | C | D | E | F | G | H | I | L* | L1* |
| LTL3-3/9 | 254 | 270 | 430 | 96 | 114 | 9 | 135 | 220,5 | 30,5 | 177 | 187 |
|
Részletes műszaki adatok
|
||||
|
Villamos műszaki adatok
|
||||
|
Névleges üzemi feszültség
|
U
e
|
V
|
AC500
|
|
|
Névleges üzemi áram
|
I
e
|
A
|
630
|
|
|
Névleges termikus áram szabadtéren biztosítóval
|
I
th
|
A
|
630
|
|
|
Névleges termikus áram szabadtéren rövidzáró késsel
|
I
th
|
A
|
1000 (TM3)
|
|
|
Névleges frekvencia
|
f
|
Hz
|
40 - 60
|
|
|
Névleges szigetelési feszültség
|
U
i
|
V
|
AC1000
|
|
|
Névleges rövidzárási áram
|
I
fz
|
kA
eff
|
80
|
|
|
Névleges rövididejű rövidzárási áram
|
I
cw
|
kA
eff
|
-
|
|
|
Alkalmazási kategória
|
-
|
-
|
AC22B
|
|
|
Kapcsolható rövidzárási áram „BE”
|
-
|
A
|
1890
|
|
|
Kapcsolható rövidzárási áram „KI”
|
-
|
A
|
1890
|
|
|
Névleges lökőfeszültség-állóság
|
U
imp
|
kV
|
8
|
|
|
Villamos élettartam (kapcsolási ciklus)
|
-
|
kj
|
200
|
|
|
Teljesítmény-disszipáció I
th-nál biztosítónként
|
P
v
|
W
|
52
|
|
|
Alkalmazható biztosítók
|
||||
|
Alkalmazható biztosító mérete a EN 60269 szerint
|
-
|
-
|
3
|
|
|
A legnagyobb alkalmazható biztosító névleges árama
|
I
bn
|
A
|
630
|
|
|
A biztosító megengedett max. teljesítményvesztesége
|
P
vm
|
W
|
48
|
|
|
Mechanikai adatok
|
||||
|
Mechanikai élettartam (kapcsolási ciklus)
|
-
|
kj
|
800
|
|
|
Tömeg
|
m
|
kg
|
5,35
|
|
|
Kábelcsatlakozás
|
||||
|
Csatlakozókapocs rögzítőcsavarjának mérete
|
-
|
-
|
M10
|
|
|
Csatlakoztatható kábelsaru mérete
|
-
|
mm
2
|
1 x 25–300(max. szélesség: 20 mm)
|
|
|
Csatlakoztatható gyűjtősín mérete
|
-
|
mm
|
40 x 10
|
|
|
Rögzítő csavar meghúzási nyomatéka
|
M
a
|
Nm
|
14
|
|
|
Védettség
|
||||
|
Beépített állapotban
|
Kezelőkar zárt állapotában
|
-
|
-
|
IP20
|
|
Kezelőkar nyitott állapotában
|
-
|
-
|
IP10
|
|
|
Környezeti működési paraméterek
|
||||
|
Környezeti hőmérséklet
|
T
k
|
°C
|
-25 - +55
|
|
|
Névleges működési mód
|
-
|
-
|
Állandó üzem
|
|
|
Működtetés
|
-
|
-
|
Függő kézi működtetés
|
|
|
Beépítési helyzet
|
-
|
-
|
Vízszintes, függőleges
|
|
|
Tengerszint feletti alkalmazási magasság
|
-
|
m
|
max. 2000
|
|
|
Szennyeződési fokozat
|
-
|
-
|
3
|
|
|
Túlfeszültség-védelmi kategória
|
-
|
-
|
III
|
|

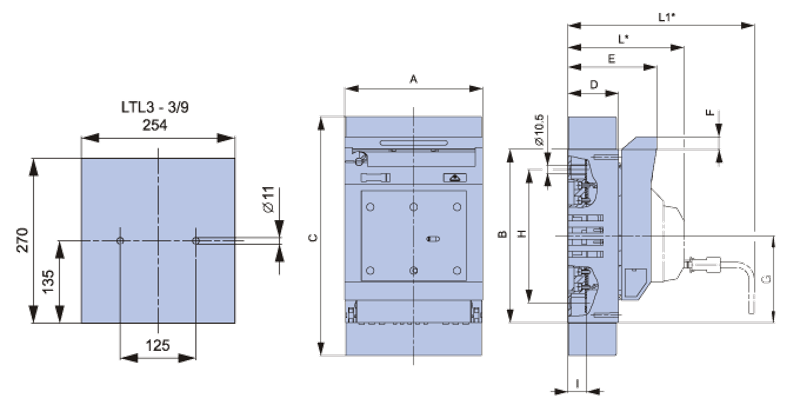

Dimension drawing
