Az áram-védőkapcsoló a védővezetős rendszerű hálózatokban, a közvetett érintés elleni védelem legkorszerűbb eszköze, sőt néhány esetben a közvetlen érintés ellen is védelmet nyújt. A védőkapcsoló automatikusan működésbe lép, ha a védendő hálózatban a kialakuló hibaáram (pl. szigetelési hiba, testzárlat stb. esetén) nagysága eléri a kritikus értéket. 6000 A független zárlati áramnál nagyobb értékek esetén előtétbiztósítót kell alkalmazni. Felszerelése ajánlott, néhány esetben kötelező, mint pl. szabadtéri csatlakozók előtt, építkezési felvonulási szekrényekben, betonkeverők, pezsgőfürdős fürdőszobák stb. esetében.
|
Műszaki adatok
|
|
Áram-védőkapcsolók felhasználása
A Tracon Budapest Kft jelenleg 5 típusú áramvédőkapcsolót kínál vevőinek. Ezek közül három típus, az NF, TFV és TFVH AC működési típusú, azaz csak tiszta váltakozó áramú fogyasztók és hálózatok védelmére működik helyesen. A hálózatról üzemelő korszerű elektronikus készülékek gyakran szennyezik a hálózatot: felharmonikusok jelennek meg, vagy egyenáramú összetevőket is tartalmaz a hálózati feszültség. Az ilyen hálózatokba beépített AC típusú áramvédőkapcsolók nem működnek biztosan, ezért fejlesztették ki az A működési típusú áramvédőkapcsolókat, amelyek váltakozó áramra és lüktető egyenáramra egyaránt érzékenyek és megbízhatóan működnek. Ilyen készülékek a Tracon Electric termékpalettáján szereplő TFG típusú áramvédőkapcsolók és TFGA típusú dugaszolható áramvédőkapcsolós adapterek. Jól alkalmazhatók szabadtéri jellegű berendezésbe beépítve is, ugyanis -25 °C-ig üzembiztosan működnek.
|
Az áram-védőkapcsoló működése
|

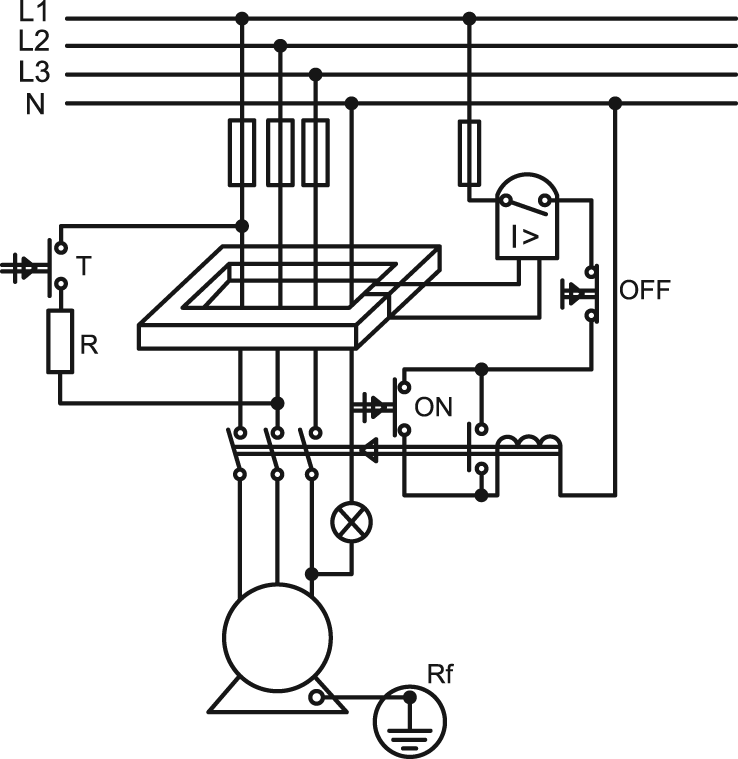

Az áram-védőkapcsoló (ÁVK) a villamos hálózatok közvetett érintés elleni védelmének egyik lehetséges kikapcsoló szerve. Feladata a balesetveszélyt okozó hibás hálózatrész lekapcsolása és ezáltal a balesetveszély megszüntetése. Ezt a feladatot az ÁVK úgy látja el, hogy érzékeli a hibaáramot, és ha az meghaladja névleges kioldó hibaáramát, akkor a kioldó egység kikapcsolja az ÁVK-t. Ha az üzemi vezetők mindegyikét (L1, L2, L3 és N) átvezetjük egy zárt vasmagon, akkor ennek a vasmagnak a hálózat hibamentessége esetén nem lesz gerjesztése, mert az odafolyó és visszafolyó áramok által létrehozott gerjesztések előjelhelyes összege minden pillanatban nulla. Ha az áram nem az üzemi vezetőben záródik (pl.: testzárlat), akkor a vasmagon keresztűl folyó áramok eredője már nullánál nagyobb lesz, amelyet érzékel az ÁVK és kikapcsol. A „T” jellel ellátott tesztgomb megnyomásával a készüléken belül mesterségesen hibaáramot hozunk létre, amelynek érzékelésekor az ÁVK-nak ki kell kapcsolnia. Üzembe helyezés után legalább félévente ellenőrizni kell a „T” gomb működtetésévell az ÁVK-t.
Fontos!
Az áram-védőkapcsoló helyes működése érdekében a nulla és a földelővezető összekötését (PEN vezető kialakítását) mindig az ÁVK betáplálási oldalán kell megvalósítani!
|
