Product datasheet - LTL1-1/9
Fuse switch for mounting plates, horizontal
500/690V AC, 220/400V DC, max.250A, 1P, 1
Item number:LTL1-1/9
(EAN: 5997374186209)
500/690V AC, 220/400V DC, max.250A, 1P, 1
Fuse switch for mounting plates, horizontal
Item number:LTL1-1/9 (EAN: 5997374186209)Műszaki adatok: 500/690V AC, 220/400V DC, max.250A, 1P, 1
More than 1 pc(s) in stock
Nettó
73.13188 EUR
73.13188 EUR
Bruttó
92.87749 EUR
Vegye meg olcsóbban ezt a terméket
Mennyiség |
Kedvezményes nettó ár |
Megtakarítás |
1000+
|
60.95638 EUR |
12.17550 EUR - 16,65 % |
5000+
|
52.99183 EUR |
20.14005 EUR - 27,54 % |
10000+
|
48.18156 EUR |
24.95032 EUR - 34,12 % |
|
 |
|
 |
 |
L (mm) | W (mm) | H (mm) |  |
 |
|
LTL1-1/9
|
250 A
|
1 | max. 150, M10 |
317 | 69 | 119 | 1000 V AC |
500/690 V AC,
220/400 V DC
|
Az LTL1-1/9 típusú egypólusú kapcsolható biztosító aljzatot szerelőlapos kivitelezésű kapcsolószekrények készítéséhez ajánljuk. A kapcsolható aljzat kialakítása megfelel a szakaszoló-kapcsolókra vonatkozó szabvány követelményeinek. Az aljzat kapcsaihoz alapesetben M10 csavarral rögzíthető kötőelemmel lehet a kábeleket csatlakoztatni, de opcióként más kábelbekötési lehetőség is választható. A készülék közvetlen érintés ellen védett zárt háza halogénmentes, önkioltó tulajdonságú műanyagból készült, az előlapon mérőnyílások találhatók az üzemi paraméterek ellenőrzéséhez.
| Tracon kód | A | B | C | D | E | F | G | H | I |
| LTL1-1/9 | 69 | 230 | 317 | 68 | 119 | 16,5 | 115 | 177 | 25 |
|
Részletes műszaki adatok
|
|||||||
|
Villamos műszaki adatok
|
|||||||
|
Névleges üzemi feszültség
|
U
e
|
V
|
AC500
|
AC690
|
DC220
|
DC400
|
|
|
Névleges üzemi áram
|
I
e
|
A
|
250
|
|
|
|
|
|
Névleges termikus áram szabadtéren biztosítóval
|
I
th
|
A
|
250
|
|
|
|
|
|
Névleges termikus áram szabadtéren rövidzáró késsel
|
I
th
|
A
|
325 (TM1)
|
||||
|
Névleges frekvencia
|
f
|
Hz
|
40-60
|
40-60
|
-
|
-
|
|
|
Névleges szigetelési feszültség
|
U
i
|
V
|
AC1000
|
-
|
-
|
||
|
Névleges rövidzárási áram
|
I
fz
|
kA
eff
|
50
|
50
|
25
|
25
|
|
|
Névleges rövididejű rövidzárási áram
|
I
cw
|
kA
eff
|
-
|
-
|
-
|
-
|
|
|
Alkalmazási kategória
|
-
|
-
|
AC-22B
|
AC-22B
|
DC-22B
|
DC-21B
|
|
|
Kapcsolható rövidzárási áram „BE”
|
-
|
A
|
750
|
600
|
1000
|
300
|
|
|
Kapcsolható rövidzárási áram „KI”
|
-
|
A
|
750
|
600
|
1000
|
300
|
|
|
Névleges lökőfeszültség-állóság
|
U
imp
|
kV
|
8
|
8
|
8
|
8
|
|
|
Villamos élettartam (kapcsolási ciklus)
|
-
|
kj
|
200
|
200
|
200
|
200
|
|
|
Teljesítmény-disszipáció I
th-nál biztosítónként
|
P
v
|
W
|
12,9
|
8,3
|
8,6
|
5,5
|
|
|
Alkalmazható biztosítók
|
|||||||
|
Alkalmazható biztosító mérete a EN 60269 szerint
|
-
|
-
|
1
|
||||
|
A legnagyobb alkalmazható biztosító névleges árama
|
I
bn
|
A
|
250
|
200
|
250
|
200
|
|
|
A biztosító megengedett max. teljesítményvesztesége
|
P
vm
|
W
|
32
|
||||
|
Mechanikai adatok
|
|||||||
|
Mechanikai élettartam (kapcsolási ciklus)
|
-
|
kj
|
1400
|
||||
|
Tömeg
|
m
|
kg
|
1,1
|
||||
|
Kábelcsatlakozás
|
|||||||
|
Csatlakozókapocs rögzítőcsavarjának mérete
|
-
|
-
|
M10
|
||||
|
Csatlakoztatható kábelsaru mérete
|
-
|
mm
2
|
1 x 25–150 (max. szélesség: 30 mm)
|
||||
|
Csatlakoztatható gyűjtősín mérete
|
-
|
mm
|
30 x 10
|
||||
|
Rögzítő csavar meghúzási nyomatéka
|
M
a
|
Nm
|
14
|
||||
|
Védettség
|
|||||||
|
Beépített állapotban
|
Kezelőkar zárt állapotában
|
-
|
-
|
IP20
|
|||
|
Kezelőkar nyitott állapotában
|
-
|
-
|
IP10
|
||||
|
Környezeti működési paraméterek
|
|||||||
|
Környezeti hőmérséklet
|
T
k
|
°C
|
-25 - +55
|
||||
|
Névleges működési mód
|
-
|
-
|
Állandó üzem
|
||||
|
Működtetés
|
-
|
-
|
Függő kézi működtetés
|
||||
|
Beépítési helyzet
|
-
|
-
|
Vízszintes, függőleges
|
||||
|
Tengerszint feletti alkalmazási magasság
|
-
|
m
|
max. 2000
|
||||
|
Szennyeződési fokozat
|
-
|
-
|
3
|
||||
|
Túlfeszültség-védelmi kategória
|
-
|
-
|
III
|
||||

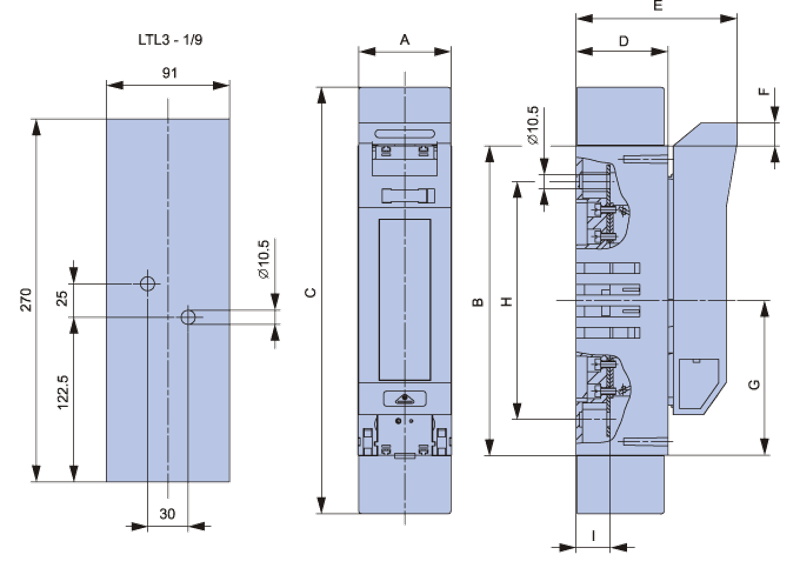

Dimension drawing
