Product datasheet - DTT-4

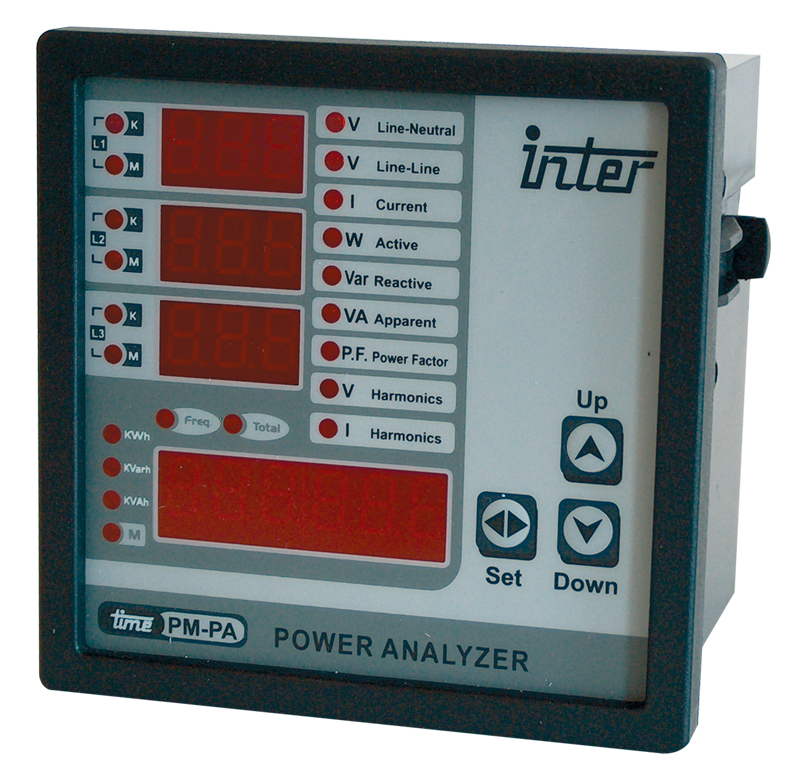

Digital network analyser, panel mount
96×96mm
Item number:DTT-4
(EAN: 5997374148412)
96×96mm
Digital network analyser, panel mount
Item number:DTT-4 (EAN: 5997374148412)Műszaki adatok: 96×96mm
More than 1 pc(s) in stock
Nettó
463.58389 EUR
463.58389 EUR
Bruttó
588.75154 EUR
Vegye meg olcsóbban ezt a terméket
Mennyiség |
Kedvezményes nettó ár |
Megtakarítás |
1000+
|
386.31991 EUR |
77.26398 EUR - 16,67 % |
5000+
|
335.93035 EUR |
127.65354 EUR - 27,54 % |
10000+
|
305.39697 EUR |
158.18692 EUR - 34,12 % |
 |
 |
 |
 |
|
|
|
 |
|
 |
 |
| DTT-4 | 96 × 96 mm | ×3/7 | 0-280 V AC | 0-500 V AC | 0-9500 A AC | 45-70 Hz | ± 0,1 % | ± 0,2 % | 92 mm | 500 g |
Olyan készülék, mely ideális az egyfázisú és háromfázisú hálózatok paramétereinek mérésére, ellenőrzésére és a hibás értékek jelzésére. Az áramok, a fázis- és vonali feszültségeken kívül frekvencia, teljesítménytényező, hatásos-, látszólagos-, meddő teljesítmény és energia is mérhető, képet kaphatunk a feszültségek és áramok felharmonikus tartalmáról is a hálózatban. A műszer 75 különböző mennyiség mérésére alkalmas, melyek értékei négy Led kijelzőn jeleníthetők meg. A készülék a mennyiségek valós effektív értékét (T.R.M.S.) méri, rendelkezik két potenciálfüggetlen, külön programozható relékimenettel, melyek riasztás esetén váltanak állapotot a felhasználó által beállított határértékek szerint. A kiválasztott mennyiséget Led indikátor jelzi. A tápfeszültség és a mérő bemenetek csatlakoztatása a hátoldalon elhelyezett dugaszolható sorkapcsokon keresztül történik. Az áramváltó áttételi arányának (Ct) beállítását, a készülék programozását és a kijelezni kívánt mennyiséget az előlapon található nyomógombok segítségével végezhetjük el. A készülék teljesen automatikus működésű, használata előnyös minden olyan helyen, ahol a villamos mennyiségek mérése mellett elsődleges cél az energiaellátás minőségének ellenőrzése is.
| Jelölés | Mért mennyiség | Riasztás | Teljes | L1 | L2 | L3 |
| VLN | Fázisfeszültség (V) | OK | OK(*) | OK | OK | OK |
| VLL | Vonali feszültség (V) | OK | OK(*) | OK | OK | OK |
| I | Fázisáram (A) | OK | OK | OK | OK | OK |
| FRQ | Frekvencia (Hz) | - | - | OK | - | - |
| PF | Teljesítménytényező (cos ϕ) | - | OK(*) | OK | OK | OK |
| kW | Hatásos teljesítmény (kW) | OK | OK | OK | OK | OK |
| kVAr | Meddő teljesítmény (kVAr) | OK | OK | OK | OK | OK |
| kVA | Látszólagos teljesítmény (kVA) | OK | OK | OK | OK | OK |
| kWh | Hatásos energia (kWh) | - | OK | - | - | - |
| kVArh.IND | Induktív meddő energia (kVArh) | - | OK | - | - | - |
| kVArh.CAP | Kapacitív meddő energia (kVArh) | - | OK | - | - | - |
| kVAh | Látszólagos energia (kVAh) | - | OK | - | - | - |
| Vthd | Teljes feszültség harmonikus torzítási tényező (%) | - | - | OK | OK | OK |
| V3...V13 | Páratlan feszültség harmonikusok (13.-ig) (%) | - | - | OK | OK | OK |
| Ithd | Teljes áram harmonikus torzítási tényező (%) | - | - | OK | OK | OK |
| I3...I13 | Páratlan áram harmonikusok (13.-ig) (%) | - | - | OK | OK | OK |
* A műszer ezen mennyiségek három fázison mért értékeinek átlagértékét jelzi.
Dimension drawing
